Как выполняется установка батарей отопления – варианты и последовательность монтажа

Во время строительства и ремонта жилых зданий часто возникает необходимость в установке или замене радиаторов. Это простое дело, которое не требует привлечения профессионалов, но может быть выполнено самостоятельно.

установка радиатора отопления своими руками

Разновидности отопительных радиаторов для квартиры или частного дома

Первое, с чем необходимо определиться перед установкой радиатора в доме, — это выбор типа этого прибора.

Сегодня на рынке широко представлены следующие типы батарей и радиаторов:

  • чугунные;
  • алюминиевые;
  • биметаллические;
  • стальные;
  • медные;
  • пластиковые.

Каждый из них имеет свои преимущества и недостатки, которые необходимо знать, чтобы сделать правильный выбор. Например, чугунные радиаторы, которые широко использовались в советское время, характеризуются длительным сроком службы и низкими требованиями к качеству теплоносителя — вода может быть даже ржавой или содержать много примесей. В то же время, из-за низкой теплопроводности чугуна, затраты на топливо для обогрева таких агрегатов довольно высоки. Еще одним недостатком является неприглядный внешний вид чугунных батарей, поэтому сегодня они уже не находят широкого применения.

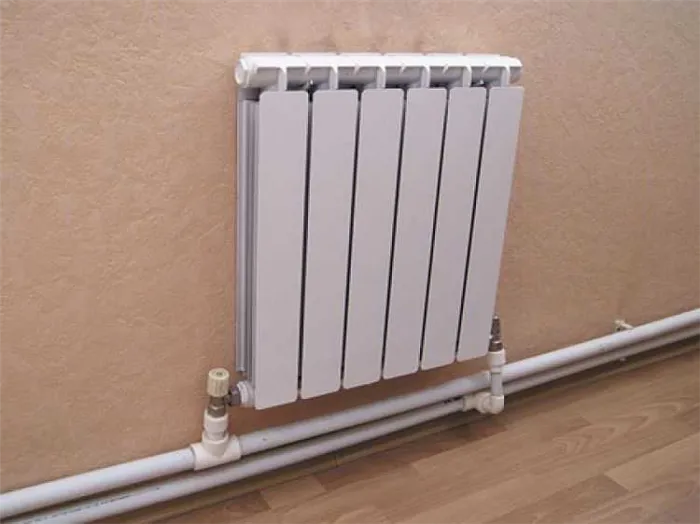

установка батареи отопления своими руками

Алюминиевые, стальные, биметаллические и медные радиаторы обладают отличной теплопроводностью и впечатляющим внешним видом. В то же время у них есть и недостатки. Например, одним из недостатков алюминиевых радиаторов является их высокая чувствительность к чистоте воды и неустойчивость под высоким давлением жидкости. Биметаллические устройства в этом отношении несколько более долговечны. Медные радиаторы — самые долговечные и эффективные, но и самые дорогие.

Пластиковые радиаторы — самый экономичный выбор, они легки и просты в установке, но их нельзя нагревать выше 80 °C.

Если перед установкой вы ознакомились с различными типами радиаторов, вы сможете выбрать один из них. Многое здесь также может зависеть от планировки помещения, бюджета владельца дома и других факторов.

Необходимые элементы для монтажа своими руками

Перед установкой радиаторов в частном доме или квартире необходимо подготовить все необходимые компоненты, инструменты и материалы для монтажа. Узнайте, когда закончится отопительный сезон, тогда вы сможете приступить к работе.

Самостоятельная установка радиаторов предполагает установку следующих важных компонентов в дополнение к самому радиатору:

  • Кран Маевского. Это небольшое приспособление, монтируемое на свободный верхний выход (коллектор) батареи. Его функция состоит в автоматическом выведении воздуха, который может образовываться в системе. Наличие такого устройства является обязательным при монтаже алюминиевых или биметаллических радиаторов, если же речь идет об установке батарей отопления из чугуна, то здесь кран Маевского на батарею не ставится – вместо него устройство для автоматического выведения воздуха монтируется в более высокой точке системы.
  • Автоматический воздухоотводчик – может выполнять ту же функцию, что и кран Маевского. Для установки на радиаторы используется редко. Изготавливается в никелированном или латунном корпусе. Нередко применяется для выведения воздуха наружу на других участках отопительной системы, как в вышеописанном случае с установкой чугунных батарей.
  • Заглушка. Радиаторные батареи с боковым подключением имеют четыре выхода, три из которых занимают входной и выходной трубопроводы и устройство для автоматического спуска воздуха. На четвертый выход как раз и ставится заглушка, которая обычно окрашивается белой эмалью и хорошо соответствует внешнему виду отопительного прибора.
  • Шаровые или запорные краны. Их ставится два: на входе и на выходе радиатора. Основная функция таких кранов состоит в том, что если в радиаторе возникнут неполадки, его можно отсечь от остальной системы отопления, которая может продолжать функционировать дальше. Шаровые краны дешевле по цене, но менее функциональны. Предпочтительно при установке батареи отопления своими руками воспользоваться запорными кранами, поскольку они дополнительно дают возможность регулировать поток теплоносителя, а значит, и степень обогрева в помещении.
  • Крюки, кронштейны и пластиковые дюбели. Это крепежные приспособления, служащие для подвешивания отопительных радиаторов и их крепления к стенам. Подробно о том, как правильно повесить радиатор отопления и какие моменты нужно учитывать при этом, сказано ниже.
  • Льняная подмотка либо фум лента, а также сантехническая паста. Эти материалы нужны для обеспечения герметичности соединяемых участков.

В каких случаях крепежные элементы лучше подобрать индивидуально

Выбор крепежа зависит в первую очередь от веса радиаторов, материала стен и их состояния. Хотя первое учитывается при разработке стандартных креплений, сегодня невозможно изготовить универсальные элементы, подходящие для каждого материала стены (особенно если это старая стена в плохом состоянии).

При проведении ремонтных работ желание сохранить историческую аутентичность и использовать современные технологии обогрева помещений заставляет реставраторов подбирать правильные крепления для радиаторов. То же самое относится к реконструкции старых домов и общественных зданий, где осыпающиеся деревянные стены и сомнительные напольные покрытия требуют комбинации стандартных анкеров для надежного крепления системы отопления. При проектировании и строительстве современных зданий, где дизайнерские идеи сталкиваются с технической реальностью, сдерживаемой нормами ГОСТ и СНиП, необходимо найти компромисс.

Выяснить, подходят ли комплексные повязки для ваших условий, можно только изучив, какие повязки используются в каждом конкретном случае.

Тепловая эффективность радиаторов: сравнение и методы расчета

Как правильно подобрать крепления для радиаторов отопления

Поверхности, к которым крепятся радиаторные кронштейны, делятся на два типа: Настенные и напольные крепления. Большинство радиаторов устанавливаются на стене и обычно крепятся к ней. Напольные кронштейны редко используются в качестве основного крепления и только в особых случаях в сочетании с настенными кронштейнами.

Настенные кронштейны

Основные типы настенных кронштейнов для различных материалов радиаторов приведены в таблице ниже.

  • литые чугунные кронштейны;
  • стальные крюки штыревого типа с дюбелями;
  • стальные полосы с приваренными по вертикали крюками, межосевое расстояние между которыми равно размеру по осям верхней и нижней трубы радиатора;
  • регулируемые по горизонтали, вертикали и зазору от прибора до стены стальные установочные приспособления.
  • стальные уголки различной конфигурации;
  • стальные крюки с дюбелями, предназначенные для заглубления в стену на 100-150 мм;
  • универсальные настенные крепления с пластиковыми прокладками.

Для чугунных радиаторов

При выборе крепежа для чугунных радиаторов следует обратить внимание на две особенности. Радиаторы МС-140 очень тяжелые, а чугун, из которого они изготовлены, очень хрупкий, поэтому запас прочности и надежность крепежных конструкций должны быть очень высокими (это относится и к другим чугунным моделям).

Это интересно:  Какой утеплитель лучше для мансардной крыши. Какой утеплитель лучше для мансардной крыши

Кронштейны из ковкого чугуна бывают разных форм и с разным количеством отверстий для болтов. Они подходят к чугунным радиаторам в зависимости от количества деталей. Они очень прочны, а чугун, из которого изготовлена эта арматура, помогает уменьшить хрупкость конструкции.

Отлитые из ковкого чугуна кронштейны

Замена чугунного крепежа на стальной упростила конструкцию кронштейнов в виде гнутой трубы — крюков с резьбой и штифтов длиной до 300-400 мм. Этот усиленный крепежный штифт позволяет размещать особенно тяжелые ряды чугунных деталей батареи.

Штыревое крепление для чугунных радиаторов отопления

Дальнейшее развитие крепежа привело к появлению двух крюков, приваренных или закрепленных на стальном стержне.

Двойной кронштейн для радиаторов отопления

На рисунке справа показана полоса с приваренными крючками. Осевой размер верхнего и нижнего крюков соответствует осевому размеру труб чугунной части радиатора (этот параметр всегда указан в данных радиатора). Такая плита имеет несколько отверстий для дюбелей, поэтому вы можете сверлить стену на небольшую глубину, сохраняя надежность установки за счет количества отверстий.

Важно, чтобы при разметке вес холодильника был равномерно распределен между опорами.

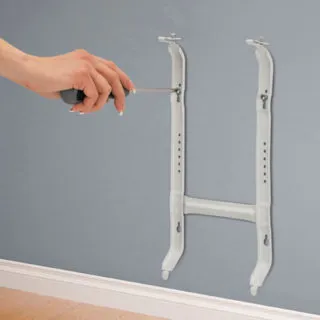

Используйте скобы в левой части рисунка, чтобы отрегулировать расстояние между крючками и расстояние до стены. В некоторых конструкциях крючки можно перемещать, но это ослабляет надежность крепления и обычно используется в сочетании с напольными кронштейнами.

Расчет необходимого количества крепежных элементов

Минимальное количество кронштейнов радиатора не должно быть меньше двух из вышеперечисленных. Прибор, подвешенный на одном кронштейне, неизбежно создаст давление на соединения отопительных труб, что приведет к аварийной ситуации. Необходимо установить как минимум два кронштейна сверху и один снизу. При монтаже на стену нижний элемент более необходим для поддержания радиатора в вертикальном положении.

Общее количество опор может быть определено в соответствии со стандартом: 1 опора на 1 м 2 площади батареи. Однако существуют рекомендации из СНиП 3.05.01-85. Для чугунных радиаторов (других в то время не было) минимальное количество опор для 6-8 секций: 2 верхние и 1 нижняя. Затем добавляется 1 скоба на каждые 5-7 секций. Кронштейны для пола подбираются аналогичным образом, сначала на 2 кронштейна укладывается 6-8 чугунных секций, а затем через каждые 5-7 ячеек добавляется еще одна.

Для легких холодильников минимальный набор используется для первых 10 секций, а затем на каждые 10 холодильных камер добавляется дополнительная скоба.

Как правильно выбрать стальные радиаторы

Инструкция по установке радиаторов отопления

После определения электрических схем и приобретения нагревательных батарей необходимо найти и внимательно изучить СНиП 3.05.01 — 85. В нем указаны требования к установке радиаторов. Большинство компаний-производителей прилагают к своей продукции подробные инструкции по установке радиаторов. Если вы следуете нормативной и фирменной документации, проблем с установкой радиаторов возникнуть не должно.

Самым важным требованием является правильное расположение радиатора по отношению к полу и стене. В противном случае нагретый воздух не сможет циркулировать должным образом, и эффективность радиатора резко снизится. По закону расстояние между внутренней поверхностью подоконника и полом должно быть не менее 100 мм. Практика показывает, что оптимальное расстояние составляет 120 мм.

Крепление радиаторов отопления к стене

Монтаж радиаторов на стене

Расстояние от внутренней стенки ниши до задней стенки радиатора должно составлять не менее ¾ глубины устанавливаемого радиатора. Если эти размеры не соблюдаются, эффективность теплового потока будет снижена, как уже упоминалось. Если обогреватель устанавливается не в нише под окном, а непосредственно у стены, то отмеченные расстояния должны быть не менее 200 мм. Несоблюдение этих инструкций приведет к недостаточному потоку теплого воздуха и скоплению пыли на задней стенке.

Какой инструмент нужен для монтажных работ

Чтобы установить радиатор, необходимо провести небольшую подготовительную работу и подготовить инструменты.

Инструменты для монтажа батареи отопления

Инструменты для установки радиатора

Следующие инструменты помогут вам при установке:

  • перфоратор;
  • бур (его диаметр определяется размером дюбеля, в который будет вворачиваться кронштейн);
  • рулетка;
  • строительный уровень;
  • слесарный инструмент.

Порядок сборки радиатора отопления

Прежде чем приступить к установке батареи, необходимо определить, где будут располагаться крепежные элементы. Количество крепежных элементов зависит от размера нагревателя. Но даже при установке обогревателя с минимальными размерами количество точек крепления не должно быть меньше трех.

Делаем разметку мест крепления новой батареи

Разметка мест крепления нового нагревателя

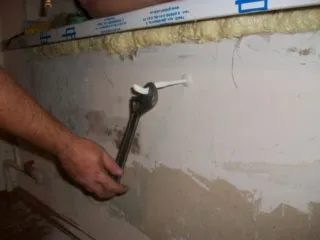

Следующий шаг — размещение крепежных кронштейнов для радиатора. Для надежной установки можно использовать дюбели или цементный раствор. Начните монтажные работы с проверки комплектности радиатора. Затем вы можете установить аксессуары (заглушки, соединения, переходники) на радиатор.

Кронштейны для радиаторов отопления

Кронштейны для радиаторов

Согласно законодательству, радиаторы должны быть оснащены автоматическими воздухоотводчиками. Если возможно, следует использовать клапан Маевского.

Кран

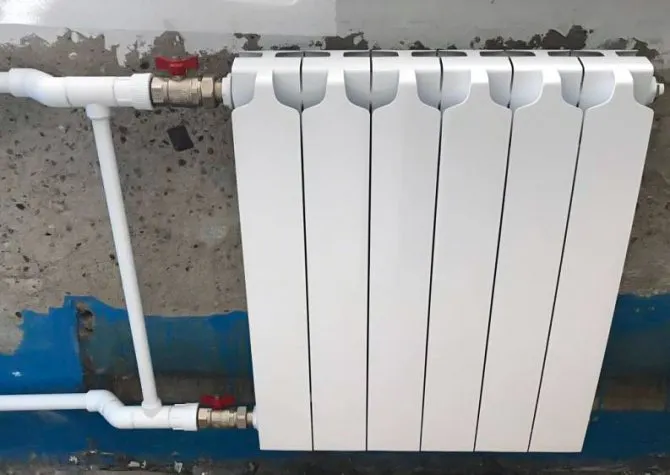

В дополнение к радиатору имеет смысл установить шаровые краны на входе и выходе радиатора. Это позволяет избежать сложного демонтажа радиатора в случае ремонта. Закрыв вентили, можно легко снять радиатор.

Шаровой кран для радиаторов отопления

Шаровые краны для радиаторов

Установка термостатов не является неразумной. Они позволяют регулировать подачу тепла к радиаторам таким образом, чтобы в каждой комнате была комфортная температура.

Термостат на батарее отопления.

Термостат в холодильнике.

После установки всех приборов и арматуры можно приступать к подключению труб. Тип подключения к радиатору (традиционная сварка, обжим или завинчивание) зависит от того, как радиатор подключен к системе отопления. Тип соединения труб с радиатором определяется материалом, из которого они изготовлены.

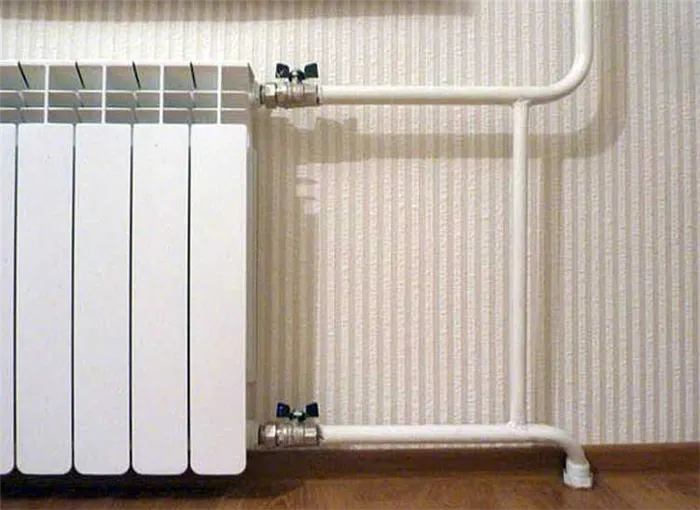

Боковое подключение радиаторов отопления

Подключение бокового радиатора

Последний шаг — проверка системы теплоснабжения. Помните, что во время испытания трубы и радиаторы находятся под давлением, превышающим номинальное в 1,5-2 раза. Рекомендуется выдержать систему под повышенным давлением в течение некоторого времени. Это позволяет монтажникам увидеть, как ведут себя соединения труб и подключения к радиаторам.

Важно: Теплоноситель следует открывать постепенно во время испытания и при запуске системы. В противном случае может возникнуть гидравлический удар, который может привести к повреждению компонентов системы теплоснабжения.

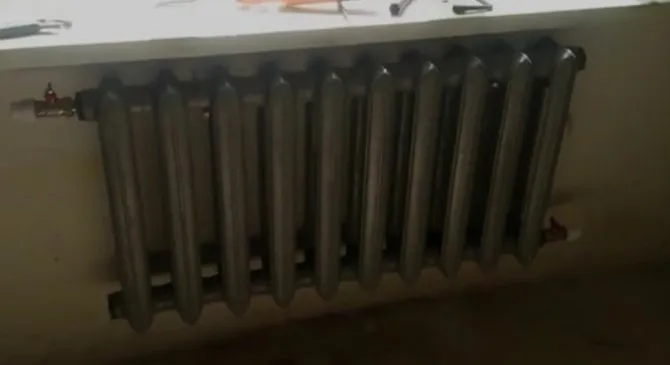

Пошаговая инструкция по установке чугунных батарей в квартире

Типичный чугунный радиатор состоит из 10 частей. Перед установкой необходимо закрутить навивочные гайки в отверстия. Часто острые края гайки повреждают герметик. Снятие фаски с краев скребком может помочь избежать этого явления.

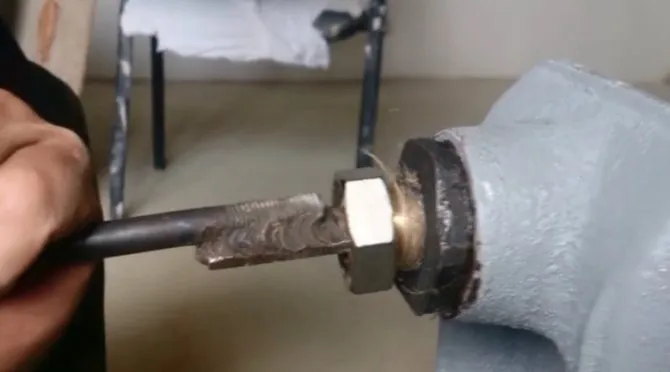

Заверните обмотку обратно в резьбу гайки в направлении, противоположном направлению резьбы.

Оберните его плотно, чтобы материал не соскользнул при закручивании гайки. Смажьте обмотку силиконовым герметиком.

Затяните гайку разводным ключом.

Читайте также: Оценка септиков для частных домов — какой септик лучше в 2020-2021 годах?

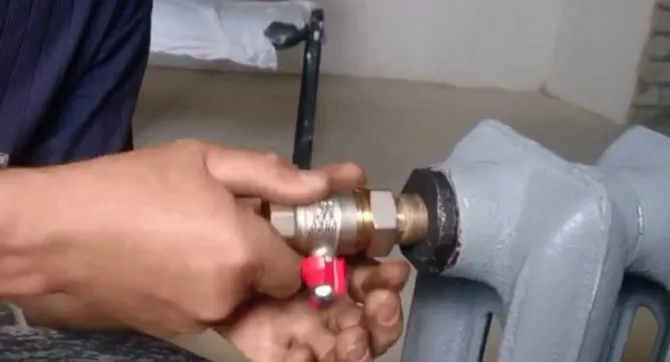

Проделайте то же самое с другой гайкой. Подготовьте клапаны аналогичным образом — оберните нить льняной тканью и смажьте ее герметиком.

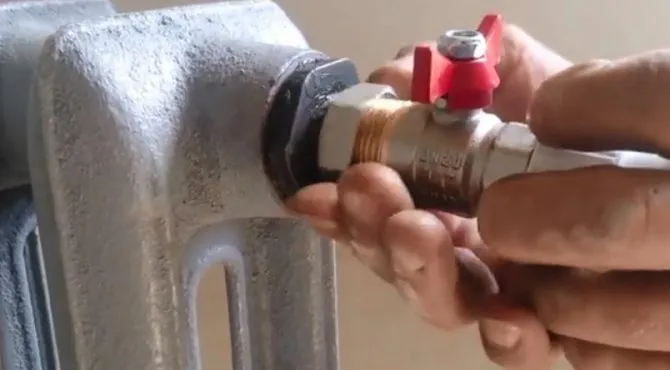

Вкрутите кран в ранее закрепленную гайку.

Зафиксируйте его с помощью большой отвертки или самодельного гаечного ключа.

Чтобы полипропиленовая труба, от которой идет соединение, могла быть подсоединена к крану, намотайте резьбу на гильзу и смажьте ее силиконом. Прикрутите гильзу и кран. Соберите узлы подачи и возврата.

Поместите радиатор на крючки, прикрепленные к стене для вентиляции. Теперь он готов к подключению.

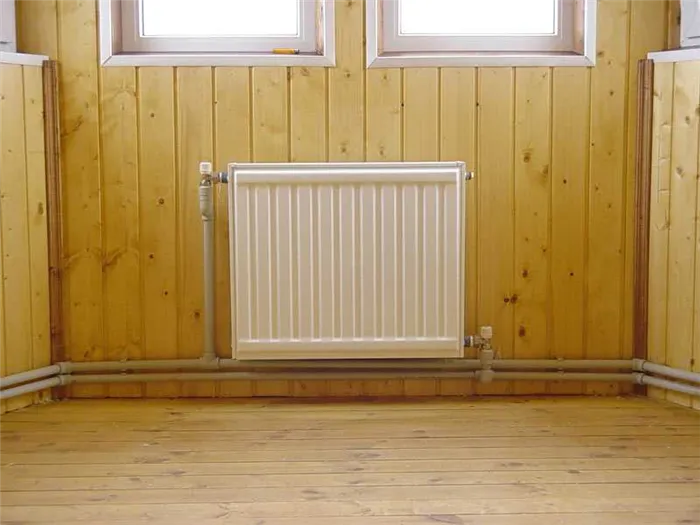

Выбор места для установки отопительных радиаторов

Говоря о том, как правильно установить радиатор в квартире, следует отметить, что оптимальным местом для установки традиционно считается пространство под окнами. Такое расположение создает тепловой барьер против холодных воздушных масс, проникающих в помещение через окно.

Желательно, чтобы ширина радиатора составляла не менее трех четвертей ширины оконного проема — это предотвращает запотевание окон при нагревании дома.

установка батарей отопления в квартире своими руками

Читайте также.

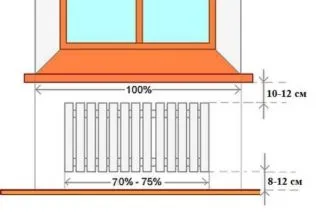

Оптимальное расстояние между радиатором и полом — 8-12 см, между радиатором и подоконником — 10-12 см. Расстояние между задней стенкой радиатора и стеной должно составлять 3-5 см.

При соблюдении приведенных выше рекомендаций по установке радиаторов циркуляция горячих газовых масс в помещении будет эффективной, и помещение будет обогреваться наилучшим образом.

Что предстоит сделать

В упрощенном виде рабочая процедура замены может быть сведена к шести этапам:

  1. Опустошение системы отопления.
  2. Демонтаж старой батарей.
  3. Подготовка труб к подключению нового радиатора — нарезка новой или прогон старой резьбы.
  4. Монтаж отсекающих кранов.
  5. Подключение батареи и проверка герметичности соединений.
  6. Запуск радиатора в эксплуатацию: спуск воздуха, регулировка термостата.

Минимальное время и трудозатраты, необходимые для замены радиаторов на арматуру, перекрывающую приток и отток теплоносителя (см. фото ниже).

В этом случае работы могут быть выполнены без слива воды из системы отопления. Секция радиатора рассчитана на 200-400 мл охлаждающей жидкости, которую можно легко слить в расположенную под ней емкость.

Как правильно повесить батарею отопления самостоятельно

Система теплоснабжения является неотъемлемой частью технического оборудования, установленного в каждом жилище. И к его обустройству нужно подходить с особой тщательностью. Это также относится к монтажу трубопроводов и подвеске радиаторов. Ведь даже небольшая неисправность может привести к серьезным последствиям, поэтому важно знать, как правильно повесить радиатор.

Как повесить радиатор отопления на кронштейны

Как правильно повесить радиатор

Принципиальные электрические схемы нагревателей.

Работа по установке радиаторов должна начинаться с определения системы подключения. Строительные нормы и правила предусматривают 3 метода:

  1. Боковой. Используют очень часто, так как именно он обеспечивает максимальную тепловую отдачу.
  2. Диагональный. Наиболее эффективен при подключении длинных отопительных приборов.
  3. Нижнее подключение. Применяют для систем подачи тепла из труб, которые размещают непосредственно под напольным покрытием.

Как повесить радиатор отопления на кронштейны

Принципиальные электрические схемы нагревателей.

Инструкция по установке радиаторов отопления

После определения электрических схем и приобретения нагревательных батарей необходимо найти и внимательно изучить СНиП 3.05.01 — 85. В нем указаны требования к установке радиаторов. Большинство компаний-производителей прилагают к своей продукции подробные инструкции по установке радиаторов. Если вы следуете нормативной и фирменной документации, проблем с установкой радиаторов возникнуть не должно.

Самым важным требованием является правильное расположение радиатора по отношению к полу и стене. В противном случае нагретый воздух не сможет циркулировать должным образом, и эффективность радиатора резко снизится. По закону расстояние между внутренней поверхностью подоконника и полом должно быть не менее 100 мм. Практика показывает, что оптимальное расстояние составляет 120 мм.

Как повесить радиатор отопления на кронштейны

Монтаж радиаторов на стене

Расстояние от внутренней стенки ниши до задней стенки радиатора должно составлять не менее ¾ глубины устанавливаемого радиатора. Если эти размеры не соблюдаются, эффективность теплового потока будет снижена, как уже упоминалось. Если обогреватель устанавливается не в нише под окном, а непосредственно у стены, то отмеченные расстояния должны быть не менее 200 мм. Несоблюдение этих инструкций приведет к недостаточному потоку теплого воздуха и скоплению пыли на задней стенке.

Необходимая теория

Сегодня наиболее распространены два типа систем отопления:

Однотрубные системы характеризуются тем, что теплоноситель подается в дом сверху вниз. Такая система используется в большинстве типовых многоквартирных домов. Недостатком системы является невозможность контролировать температурный режим в доме без установки дополнительного оборудования. При таком типе отопления вода в радиаторах на верхних этажах значительно теплее, чем на нижних.

разновидности отопительных систем

В двухтрубной системе отопления теплоноситель подается по одной трубе, а вода, отдающая свое тепло, циркулирует по второй (обратной) трубе. Эта система отопления используется в загородных и отдельно стоящих домах. Преимуществом двухтрубных систем является относительная стабильность температуры батареи и возможность регулировки режима отопления.

Схемы установки радиаторов

Различия в системах установки заключаются в типе подключения к частной или центральной сети.

Наиболее распространенными являются следующие системы:

варианты схем подключения

  1. Боковое подсоединение. Позволяет достичь наибольшей теплоотдачи. Питающая труба присоединяется к расположенному вверху патрубку, а обратка – к нижнему. При подключении наоборот (подаче воды снизу) мощность системы снижается.

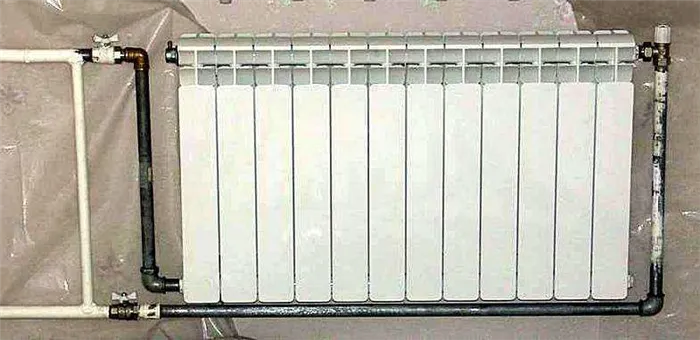

  2. Подключение диагональное. Оптимально для батарей значительной длины, характеризуется минимальными теплопотерями. При этом происходит равномерный прогрев радиаторов. Подключение подводящей трубы осуществляется с одной стороны верхнего патрубка, а отводящей – с обратной стороны расположенного снизу патрубка.
  3. Нижнее подключение («ленинградка») применяется для скрытой прокладки труб.

Установка радиаторов по этой системе, которая характеризуется значительными теплопотерями, используется при прокладке труб отопления в зоне перекрытия нижнего этажа.

Что нужно для монтажа

Крепление радиаторов требует приобретения различных материалов и аксессуаров. Они практически идентичны, но чугунные радиаторы требуют, например, пробок большего диаметра и установки вентиляционного клапана вместо клапана Маевского.

Установка биметаллических и алюминиевых батарей абсолютно одинакова.

Выбирая радиатор, помните, что многие производители дают гарантию на приборы только в том случае, если они были установлены компанией, имеющей соответствующее разрешение.

Необходимые инструменты и материалы

Если вы устанавливаете радиаторы своими руками, вам обязательно понадобятся кронштейны или опоры. Их количество зависит от размера радиаторов:

  • если планируется поставить прибор не более чем на восемь секций или протяженностью до 1,2 м, для надежного закрепления хватит и двух точек – сверху и снизу;
  • каждые последующие 5–6 секций или 50 см длины батареи требуют добавления еще одной пары крепежных элементов.

Вам также потребуется приобрести гидрант для радиатора:

  • льняную подмотку или фум-ленту;
  • дрель с набором сверл;
  • уровень;
  • дюбели;
  • элементы для соединения фитингов и труб.

Кран Маевского или автоматический воздухоотводчик

Мевский кран — это устройство, используемое в свободном верхнем отводе. Он используется для удаления скопившегося воздуха. Такое устройство должно быть установлено на каждом радиаторе, если установлены алюминиевые или биметаллические батареи. Сечение гидрантов Маевского гораздо меньше, чем сечение коллектора, поэтому подключение осуществляется через переходник, входящий в комплект.

кран Маевского

В дополнение к клапану Маевского на радиатор могут быть установлены автоматические воздухоотводчики, доступные в никелированном или латунном исполнении. Блоки с белым эмалированным корпусом не поставляются для стандартных радиаторов.

Заглушка

Радиатор имеет четыре выхода для бокового подключения. Два из них предназначены для подачи и возврата, третий используется клапаном Меевского или воздухоотводчиком, а четвертый должен быть закрыт. Они изготавливаются из различных материалов и подходят для всех типов радиаторов.

Запорная и регулирующая арматура

Для правильной установки и подключения радиатора необходимо также установить два запорных или регулирующих клапана на входе и выходе каждого радиатора. Для быстрого отключения устройства от сети при его демонтаже необходимы шаровые краны, имеющиеся в продаже. Система будет продолжать функционировать.

Преимуществом шаровых кранов является их низкая цена, недостатком — невозможность регулирования теплопередачи.

шаровые краны

Те же функции, но с возможностью регулировки расхода теплоносителя, можно выполнять, управляя запорными клапанами. Их стоимость выше, но и эстетические качества лучше. Они могут быть угловатыми или прямыми.

Кроме того, можно установить термостат в подающем трубопроводе за шаровым краном — небольшое устройство, позволяющее изменять теплоотдачу радиатора. Однако, если радиатор плохо нагревается, термостаты устанавливать не следует, так как они снижают и без того низкую подачу. Теплоотдачу можно регулировать, поворачивая ручку до нужного значения (механические устройства) или предварительно запрограммировав радиатор (электронные термостаты).

Правила и порядок установки

Обычно его устанавливают под окном, так как поднимающийся теплый воздух перекрывает холодный воздух, поступающий через отверстие. Ширина радиатора должна составлять 70-75% от ширины окна для предотвращения запотевания.

Основные правила установки

СНиП рекомендует следующие правила установки радиаторов в нишах:

  • Установка радиатора отопления осуществляется точно посреди проема окна. Перед монтажом ширина делится на два, далее в правую и левую стороны откладываются расстояния до точек расположения крепежных элементов.
  • От уровня пола радиатор должен отступать на высоту 8–14 см. Меньший интервал приведет к затруднениям при уборке, а больший повлечет образование зон ненагретого воздуха.
  • От подоконника радиаторы следует вешать на удалении 10–12 см. Если расположить прибор ближе – ухудшится конвекция, снизится теплопередача.
  • Расстояние от стены до радиатора должно составлять порядка 3–5 см, именно такая величина зазора способна обеспечить беспрепятственное распределение тепла и нормальную конвекцию. При слишком близком расположении от стен на задней поверхности батарей будет скапливаться пыль, удалить которую достаточно сложно.

Учитывая требования СНиП, можно определить оптимальную длину радиатора и выбрать подходящую модель для конкретных условий.

расстояние от батареи до подоконника и пола

Приведенные выше правила одинаковы для всех типов холодильников. У отдельных производителей есть свои правила, которые необходимо соблюдать. Поэтому перед покупкой радиатора следует узнать требования к установке и убедиться, что они могут быть выполнены при определенных условиях.

Порядок выполнения работ

Если вы устанавливаете обогреватель самостоятельно, необходимо тщательно контролировать каждый этап работы и обращать внимание на каждую деталь. Для подвески деталей эксперты рекомендуют использовать три точки крепления: две верхние и одну нижнюю.

Каждый секционный радиатор подключен к кронштейнам через верхний коллектор. Это означает, что верхний кронштейн несет основной вес нагрузки, а нижний кронштейн служит направляющим и крепежным элементом.

особенности выполнения работ

Установка радиаторов производится в несколько этапов:

  1. Выполнение разметки и установка держателей.
  2. Монтаж на батарею комплектующих. Современные отопительные системы требуют обязательной установки автоматического либо ручного воздухоотводчика. Устройство вкручивается в переходник и размещается на верхнем коллекторе напротив точки подключения питающей трубы. На незанятых коллекторах необходимо установить заглушки. При различии диаметров питающей и обратной трубы с сечением коллекторов следует установить переходники, поставляющиеся в стандартном комплекте.
  3. Монтаж регулирующих и запорных устройств. Независимо от принятой схемы подсоединения в любых системах на местах ввода и вывода батарей монтируется запорная арматура в виде шаровых полнопроходных кранов, позволяющих демонтаж батареи без остановки системы в случае ремонтных работ либо технического обслуживания. Единственное условие – наличие байпаса при монтаже батареи в квартирах с вертикальным типом разводки.

    Разметка места монтажа

    Прежде чем купить кронштейн радиатора, необходимо решить, как вы хотите установить радиатор. Далее необходимо решить, какой метод установки кронштейна радиатора вы хотите использовать.

    • При установке настенного радиатора стоит учитывать, что его центр должен располагаться по центру подоконника. Допустимая погрешность — не более 20 мм.
    • Рекомендуется приобретать радиаторы, размеры которых будут соответствовать 75% длины подоконника.
  4. Расстояние от напольного покрытия до нижней части батареи должно быть не менее 60 мм. Это важно учитывать при разметке перед установкой кронштейна.
  5. Обязательно присутствие зазора между стеной и радиатором. Предположительное расстояние 30-50 мм.
  6. Промежуток от подоконника до радиатора необходимо оставлять минимум 50 мм.
  7. Количество крепежей должно выбираться в зависимости от числа секций. Например, для 8 штук достаточно расположить два кронштейна в верхней части и один снизу. Тип крепления может быть любым.
  8. Для установки напольного радиатора на поверхности или подстилающем слое пола делается отметка. Для установки шестисекционного радиатора требуется два кронштейна. Чем больше количество секций, тем больше требуется скобок.

    Когда все рекомендации по креплению учтены, можно разработать направляющие линии.

    1. Выбрав середину окна, проводят вертикальную линию от подоконника до пола.
    2. При наличии нижней разводки, выполняют горизонтальную линию, по ней будет проходить верхний край батареи.
    3. Если присутствует дополнительная боковая разводка, делают еще одну горизонтальную черту, которая станет границей нижней части радиатора.

    Опоры устанавливаются напротив этих линий. Расстояние между нижней опорой и верхней опорой должно быть не менее 300 мм. Расстояние от стены до места установки должно составлять 80 мм. Соответственно, модульный радиатор в опоре должен находиться не более чем в 130 мм от края подоконника.

    Любой настенный радиатор можно установить на напольные опоры. Высота от пола до центра радиатора должна составлять 140-190 мм.

    Как повесить радиатор на кронштейн

    Способ крепления радиаторов зависит от типа выбранного радиатора. Для каждого варианта существуют свои пошаговые инструкции.

    Чугунные радиаторы часто устанавливаются под окном. Это обеспечивает хорошую циркуляцию воздуха в помещении.

    1. В первую очередь определяются с точками, где должны быть установлены крепления. Кронштейн для чугунного радиатора должен находиться именно в том месте, где между собой соединяются секции чугунного радиатора.
    2. Фиксируют кронштейн для чугунных батарей на 2-3 мм выше центра сечения входной трубы отопления в батарею. Таким же образом устанавливают все крепежи.
    3. Нижние держатели устанавливаются по такой же технологии.
    4. Чтобы кронштейны имели герметичное сцепление со стеной, необходимо предварительно высверлить отверстие нужной длины с диаметром на 1-1,5 мм меньше диаметра резьбы крепежной детали.
    5. В подготовленные отверстия вставляют дюбеля, в которые в дальнейшем вкручивают резьбовые кронштейны.
    6. Убедившись в надежности установленных элементов, выполняют навешивание чугунного радиатора. После того как он надежно сядет в пазы, можно приступать к спайке коммуникаций для отопления.

    Стальные радиаторы устанавливаются на настенные и напольные кронштейны. Это делается в несколько этапов.

    1. Подготавливаются отверстия и в них вкручиваются саморезы. Зазор между шляпкой и стеной должен составлять 3-5 мм.
    2. Далее навешиваются кронштейны на стену, после чего саморезы вкручиваются до упора.
    3. Выполняется навешивание радиатора на настенные крепежи.
    4. Устанавливается напольный фиксатор и подгоняется к батарее.

    После установки радиатора привариваются трубы и дополнительные компоненты радиатора, такие как термостаты и контроллеры.

    В частных домах стальные радиаторы обычно устанавливаются на длинных металлических опорах. Они предназначены для крепления к нижней и верхней части радиатора. Они крепятся к стене с помощью саморезов.

    Алюминиевые радиаторы имеют специальный кронштейн непосредственно на корпусе. Часто в комплект входят скобки. Чтобы повесить радиатор на стену, вам необходимо:

    1. Отмерить центр окна и соотнести его с осевой частью отопительного прибора.
    2. Поставить границы простым карандашом на стене в соответствии с размерами конструкции.
    3. Отступить на две секции от краев батареи, отметить взятое расстояние и перенести его на стену от нарисованной границы радиатора.
    4. В обозначенных местах высверлить отверстия, после чего зафиксировать в них кронштейны.
    5. После этого навешиваются батареи и коммутируются с общей системой отопления.

    Перед установкой биметаллического радиатора на стену необходимо установить кронштейны, которые выдержат вес отопительной конструкции. Здесь важны следующие правила.

    1. Расстояние от радиатора до стены должно быть не менее 50 мм.
    2. Конструкция навешивается с небольшим уклоном вперед, соответственно и крепления устанавливаются похожим способом.
    3. Заглушки должны располагаться в точности на том же уровне, что и трубы системы.

    Сколько потребуется кронштейнов

    Количество крепежных элементов рассчитывается исходя из количества секций радиатора. Обычно радиаторы имеют шесть секций, поэтому на каждую сторону (нижнюю и верхнюю) требуется по два кронштейна.

    При выборе кронштейна необходимо учитывать вес радиатора. Когда радиатор установлен, он не должен болтаться или трепыхаться в подготовленном отверстии. Если стены не позволяют надежно закрепить радиатор, лучше использовать напольное крепление.

Оцените статью
Build Make
