Вентиляция в деревянном доме: правила обеспечения сруба системой воздухообмена
В малоэтажном строительстве сейчас лидируют дома из бревен или бруса. Дерево привлекательно тем, что оно доступно по цене и экологично. К недостаткам можно отнести чувствительность к конденсату и бытовой влаге, но правильная вентиляция в бревенчатом доме помогает свести к минимуму их вредное воздействие.
Мы расскажем вам, как спроектировать стабильный воздухообмен в деревянных конструкциях. Оптимальный микроклимат в вашем доме — залог вашего здоровья. Кроме того, вентиляция деревянного здания помогает защитить конструкцию от поражения грибком и преждевременного разрушения.
Аргументы в пользу устройства вентилирования
Требуется ли специальная система вентиляции в деревянном строении? Мнение о том, что деревянные здания «дышат», не является основанием для полного отказа от систем удаления избыточной влаги и вентиляции помещений.
Как и в бетонных и кирпичных зданиях, в деревянных домах используются технологии, снижающие потери тепла. Вместо синтетических материалов в швах просто используются натуральные уплотнители из джута, льна, войлока. Минеральная вата укладывается в плиты перекрытия.
Дома, построенные из дерева или бревен, должны быть оборудованы системами вентиляции, так как в них работают теплогенерирующие устройства, сжигающие кислород из воздушной массы.
Изолированные деревянные конструкции не позволяют естественной циркуляции газовых масс. Кроме того, строители и владельцы домов начали активно заменять стандартные оконные и дверные рамы их герметичными пластиковыми аналогами.
В результате не поступает свежий воздух и не выходят дымовые газы. Обитатели не получают необходимое для дыхания количество кислорода. Плесень поселяется в деревянных конструкциях, которые невозможно осушить, разрушая здания с поразительной скоростью.
Вентиляция особенно необходима в деревянных зданиях с закрытыми окнами и дверями.
Дерево также является отличным поглотителем влаги! Если не бороться с влагой, теплопотери будут как минимум в два раза выше. Вода является идеальным проводником тепловых волн.
Дерево дышит, но не настолько, чтобы полностью обмениваться воздухом без хорошо продуманной системы вентиляции. Деревянные стены не способны должным образом удалять водяной пар из дома. Они не способны удалять пыль, находящуюся в воздухе, с микроорганизмами.
Оптимальная вентиляция должна быть выбрана на этапе проектирования, хотя для деревянных зданий она может быть организована или усилена после строительства.
Вентиляция бревенчатого или деревянного каркасного дома не влияет на организм жильцов или конструкцию здания. Необходимо обеспечить естественную вентиляцию, но можно установить и искусственную. Если система вентиляции оснащена регенератором, отработанный воздух можно использовать для подогрева свежего воздуха с улицы.
Нормативные требования к воздухообмену
Вентиляция должна быть предусмотрена на стадии проектирования жилища. Рекомендуется изучить строительные нормы и правила как строителям-самоучкам, так и клиентам поставщиков строительных услуг.
Не все гастарбайтеры надежны; за большинством из них следует тщательно следить.
Планирование системы вентиляции деревянного дома — очень важный этап строительства, поскольку только так можно избежать многих ошибок и обезопасить себя от дополнительных финансовых затрат в будущем. Плохо спроектированную вентиляцию в деревянном доме легко исправить, но варианты решения проблемы значительно ограничены.
СНиП № 41-01-2003, регламентирующий нормы для систем вентиляции и отопления, устанавливает нормы скорости циркуляции воздуха в здании и в отдельных помещениях:
- для жилых комнат, гостиных, спален норма составляет — 30 м 3 /час;
- для кухонных и ванных помещений, где влажность повышена, норма — от 50 до 70 м 3 /час;
- для хозяйственных помещений норма — 15 м 3 /час.
Независимо от типа вентиляционной системы, она должна обеспечивать стандартный объем.
Задача проектировщика — выбрать тип, отвечающий требованиям. Также важно определить оборудование и рассчитать площади воздуховодов, если они будут использоваться.
Действительно ли нужна вентиляция в деревянном доме?
Мы часто слышали утверждение, что дерево «дышит». Мы уже не раз говорили о русской кухне, которая могла бы служить естественной вентиляцией. Все это верно, но относится только к старым фермерским домам. В деревянном доме действительно не было необходимости устанавливать вентиляцию, так как воздуха, выходящего через все щели, было достаточно.
Современный деревянный дом — это совсем другое дело. Когда стены сделаны из клееного бруса, вам не нужно дышать! Главная задача строителей — сохранить тепло и предотвратить утечку воздуха, чтобы дом выглядел как плотно закрытый деревянный ящик. Однако отсутствие воздушного потока означает, что естественная вентиляция в деревянном доме не работает и воздух застаивается.
Поэтому вопрос о том, нужно ли вентилировать деревянный дом, можно считать ложным.
Конечно, деревянный дом, как и любой другой дом, должен иметь систему вентиляции. Выбор системы естественной или принудительной вентиляции зависит от условий вашего дома.
Приступаем к устройству вентиляции в деревянном доме своими руками
Предположим, что вы сами построили свой дом или, по крайней мере, приложили к этому руку. Следовательно, у вас есть опыт проведения строительных работ, и вентиляция в деревянном доме своими руками не представляется очень сложной технической задачей. Предположим также, что в шкафу у вас хранятся слесарные и столярные инструменты. Поэтому мы не будем учить вас держать их в руках, а сразу перейдем к делу и рассмотрим основные моменты вентиляции в деревянном доме.
Деятельность разделена на несколько этапов.
Во-первых, необходимо спроектировать систему вентиляции в вашем деревянном доме таким образом, чтобы ее производительность соответствовала утвержденным нормам.
Правила воздухообмена в различных жилых помещениях:
| Кухня с газовой плитой | 70 м³/час |
| Кухня с электрической плитой | 50 кубических метров в час |
| WC | 30 кубических метров/час |
| Ванная комната | 50 кубических метров в час |
| Комната отдыха | 30 кубических метров/час |
| Боковая комната | 15 м³/час |
Только после документально оформленного процесса планирования можно определить точные параметры вентиляционной системы для планировки квартиры.
Во-вторых, организуйте вентиляционные каналы и проложите их в соответствии с составленным вами планом. Кстати: Профессиональный проектировщик может помочь вам спланировать и разработать наиболее подходящую систему вентиляции для вашего деревянного дома, если вы обратитесь к нему.
В-третьих, проверьте работу отдельных компонентов и всей системы вентиляции и постарайтесь устранить все недостатки.
Естественная вентиляция деревянного дома
Система естественной вентиляции в деревянном доме привлекательна своей относительной дешевизной и простотой. Движение воздуха происходит за счет втягивания теплых воздушных масс вверх в вертикальные каналы, построенные специально для этой цели. Поэтому для вас естественная вентиляция в деревянном доме своими руками может быть наиболее легко достижимой, и очень эффективной.
Начинайте организацию вентиляции в деревянном доме с подвала, потому что именно туда в первую очередь должен поступать наружный воздух. В обычных условиях вентиляция фундамента деревянного дома осуществляется через так называемые воздушные каналы. Эти небольшие воздуховоды должны быть установлены под каждой стеной дома уже во время строительства.
Забор воздуха через воздуховод должен находиться на уровне земли. Лучше всего это делать с северной стороны дома, где воздух прохладнее и больше подходит для усиления тяги. Нет необходимости иметь отдельный воздухозаборный канал для каждой комнаты в доме. Зазора в один-два сантиметра под всеми межкомнатными дверями достаточно, чтобы свежий воздух поступал повсюду. Отработанный воздух выводится естественным путем через вентиляционные отверстия, входные отверстия которых должны быть расположены под потолком каждой комнаты и закрыты декоративными решетками. Выход каждого вентиляционного канала должен находиться как можно выше над потолком.
Оборудуйте вентиляционные отверстия клапанами или заглушками, позволяющими регулировать скорость воздухообмена.
Если вы самостоятельно организуете естественную вентиляцию в деревянном доме, то для каждого типа помещений следует предусмотреть отдельные вентиляционные отверстия. То есть, один воздуховод для кухни, один для ванной, один для спальни и т.д. Конечно, заманчиво провести через потолок только один воздуховод вместо четырех. Вы можете подумать, что это позволит вам сэкономить деньги и силы, если вы установите вентиляцию в деревянном доме, но это совсем не разумно. Сильный ветер может создать обратный поток в вентиляционном канале, и тогда запахи, например, из канализации попадают в помещения.
Помимо атмосферных условий, существуют и другие факторы, влияющие на интенсивность потока в вентиляционном канале:
- высота вентиляционной трубы;
- размер внутреннего отверстия канала;
- количество и конфигурация поворотов,
- наличие теплоизоляции вытяжки.
Помните об этих моментах при установке вентиляции в деревянном доме.
Кроме того, летом существует лишь небольшая разница температур между нижней и верхней частями вентиляционного отверстия, поэтому сквозняк практически отсутствует. В таких условиях необходимо чаще проветривать помещение через открытые окна.
Для того чтобы поток воздуха не препятствовал прохождению через вентиляционное отверстие, его внутренняя поверхность должна быть гладкой и не иметь сужений.
В небольшом деревянном доме нет необходимости в кирпичных вентиляционных отверстиях. Эта работа трудоемка, и, кроме того, на шероховатой поверхности воздуховода скапливается пыль. Решая, как лучше вентилировать деревянный дом, выбирайте самые гладкие металлические или пластиковые воздуховоды.
Основные нормы и требования к вентилированию
При планировании системы вентиляции для вашего дома необходимо сначала произвести необходимые расчеты, чтобы учесть все нюансы. Производительность вентиляционной системы должна соответствовать определенным нормам. Даже если вы выполняете установку самостоятельно, вы должны соблюдать определенные санитарные нормы. Иначе вам не будет комфортно в вашем доме, а ваша энергия и деньги будут просто потрачены впустую.
Кратность воздухообмена для различных зон дома:
| Кухня с газовой плитой | 70 м3 /час |
| Кухня с электрической плитой | 50 м3 /час |
| Ванная комната | 50 м3 /час |
| WC | 30 м3 /час |
| Комната отдыха | 30 м3 /час |
| Боковая комната | 15 м3 /час |
После определения размеров и расположения всех компонентов системы можно приступать к монтажу. Следует отметить следующее:
- сколько людей постоянно живет в доме;
- конфигурацию и особенности всех комнат;
- интенсивность перемещения воздуха.
Преимущества и принцип работы естественной вентиляции
Естественная вентиляция — это самый простой способ организации циркуляции воздуха в деревянном доме. Для небольшого дома это самый подходящий вариант, который можно сделать своими руками.
Когда дом построен, устанавливаются вертикальные каналы для выхода воздуха. Первое место, с которого следует начать, — это подвал. Здесь прокладываются так называемые воздушные каналы, по которым воздух выходит наружу.
В подвале проложен приточный канал. Лучше всего делать это на северной стороне дома — там воздух холоднее, поэтому поток будет сильнее. Для небольшого дома достаточно одного воздуховода, но для более крупного дома можно построить несколько воздуховодов. Воздухообмен между помещениями происходит через щели под дверями или через дверные проемы. Теплый воздух направляется в вентиляционные каналы, которые установлены под потолком в каждом помещении.
Вентиляционные каналы должны быть отдельными для каждого помещения. Если имеется только один воздуховод, то при сквозняках воздух будет поступать обратно в помещения, а запах, например, из ванной комнаты, будет распространяться повсюду.
Воздуховоды должны быть оснащены клапанами, чтобы можно было регулировать скорость воздушного потока.
Рекомендуется сделать воздуховоды как можно более гладкими. Неровные стены будут собирать пыль. Количество поворотов и изгибов воздуховода также определяет интенсивность потока и эффективность вентиляции. Для достижения наилучших результатов количество препятствий должно быть как можно меньше.
Преимущества естественной вентиляции:
- простота изготовления, возможно даже сделать это самостоятельно;
- низкая стоимость.
- небольшая эффективность;
- нужно делать дополнительные каналы для санузла, кухни;
- зависимость от погодных условий;
- потери тепла;
- невозможность регулировки;
В жаркую погоду естественной вентиляции может быть недостаточно. В этом случае вам следует подумать о системе принудительной вентиляции вашего дома.
Устройство принудительной системы воздухообмена

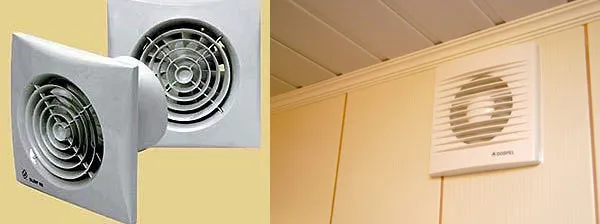

Для улучшения качества вентиляции в воздуховодах устанавливаются вентиляторы для увеличения скорости вытяжки. Эти вентиляторы незаменимы на кухне, в ванной комнате и туалете. Диаметр вентилятора должен соответствовать диаметру вентиляционного канала.
Поскольку вентилятор работает от электричества, его можно подключить к выключателю. Устройство запускается при включении света и выключается, когда свет гаснет.
Как и в случае с естественной вентиляцией, одного воздуховода недостаточно. При принудительной вентиляции требуется несколько вытяжных каналов, чтобы запахи не смешивались.
- размер вентилятора должен соответствовать размерам отверстия вентиляционного канала;
- мощности данного прибора должно хватать для эффективного проветривания; в противном случае ставится дополнительный вентилятор.
Комплектация оборудования
Если вы выберете механический воздухообмен, вам понадобится целый ряд оборудования и механизмов:
- вентилятор нагнетательного типа;
- набор фильтров;
- обогреватель воздуха в холодный период, работающий от электросети;
- увлажнитель подаваемого потока сухого воздуха;
- компенсатор виброколебаний, пр.
Этапы создания системы
Общий алгоритм работы вентиляции в деревянном доме следующий:
- Выполнить расчеты по производительности системы.
- Составить проект дома и схему вентиляции.
- Приобрести необходимое оборудование.
- Выполнить монтаж самодельных приточных клапанов и оборудования (в зависимости от вида вентиляции).
- Организовать воздухообмен крыши и подвала.
Предупреждение. Другим способом воздухообмена в доме является установка циркулятора, а также моноблочной системы с очистительными фильтрами (грубой и тонкой очистки).
В начале решения вопроса о том, как правильно вентилировать деревянный дом, рассчитывается мощность вентиляции. Это зависит от количества жильцов и размера дома. Скорость движения воздуха определяет необходимую кратность воздухообмена. Необходимо ориентироваться на величину 150-200 м3/час. Количество полных смен воздуха в доме основывается на этих значениях.
Оптимизация вентиляционных процессов при помощи приточных клапанов
Если здания очень герметичны, на стадии проектирования следует предусмотреть места для установки заслонок, через которые циркулирует воздух в каждой комнате, включая ванную и кухню. Существует два типа демпферов:
- Оконные. Установка возможно только на этапе строительства, пока оконные коробки еще отсутствуют. Клапана выполняются вместе с изготовлением оконных ПВХ — конструкций.
- Клапана инфильтрации. Монтируются в стенах при нецелесообразности замены старых коробок на новые оконные блоки. Небольшой круглой формы патрубок «продевается» сквозь стену. Оба края закрыты решетками. Со стороны помещения защита регулируется для выбора оптимального режима вентиляции.
Локальная вентиляция с рекуперацией тепла
Этот вариант вентиляции решает самую важную проблему вентиляции — потерю тепла. Современные вентиляционные установки оснащены системой рекуперации тепла. Современные вентиляционные установки оснащены системой рекуперации тепла со встроенными рекуператорами.
Рекуператор (от лат. recuperator — восстанавливать, возвращать) — в бытовой вентиляции устройство, передающее температуру воздуха, выходящего из помещения, входящему воздуху.
Поэтому эти вентиляторы работают как на приточный, так и на вытяжной воздух. Они также используют тепло выходящего воздуха для нагрева поступающего воздуха. Кроме того, эти устройства способны очищать наружный воздух от пыли и вредных загрязняющих веществ.
Преимущества рекуператоров:
- Энергосберегающая вентиляция частного дома. Вы сэкономите на отоплении, т.к. выходящий поток воздуха будет подогревать входящий автоматически.
- Очистка воздуха от загрязняющих частиц с помощью фильтра.
- Поглощение наружного шума. Последние два пункта особенно актуальны для домов вблизи автомагистралей или в местах с загрязненной атмосферой.
- Обеспечение баланса влажности.
- Простота установки. Такой вентилятор можно установить в любое время, в том числе, после отделки сруба. Допустим, через некоторое время после того, как вы заехали в деревянный дом, поняли, что естественная вентиляция не обеспечивает необходимого притока воздуха. В таком случае, в некоторых помещениях можно установить такие вентиляторы-рекуператоры.
- Рекуператор можно установить самостоятельно.
Есть только один небольшой недостаток: эти устройства постоянно потребляют электроэнергию, пусть даже в небольших количествах. Например, немецкий регенератор Blauberg, рассчитанный на помещение площадью до 25 квадратных метров, потребляет до 6 ватт в час. Однако не стоит забывать, что такое устройство накапливает тепловую энергию, потребляя электричество, и возвращает ее в дом.
Принцип работы рекуператора (на примере зимнего периода)
- Загрязненный теплый воздух вытягивается из помещения на улицу и, проходя через регенератор, передает ему тепловую энергию и влагу.
- Через некоторое время, после нагрева керамического регенератора установка переключается в режим притока воздуха.
- Свежий холодный воздух с улицы проходит через регенератор, получая влагу и тепло, накопленные в регенераторе.
- Когда регенератор остывает, установка снова переключается в вытяжной режим.
Мы рекомендуем этот тип вентиляции для домов с площадью деревянной поверхности до 300-400 квадратных метров. Этого достаточно для комфортного проживания, и вы экономите на расходах на отопление благодаря рекуперации тепла.
Однако существует более сложный способ вентиляции всех помещений дома полностью автоматически и комплексно.
Автоматическая приточно-вытяжная (комбинированная) вентиляция
Гибкость этой системы вентиляции заключается в том, что она работает в обе стороны: Впуск и выпуск. Он также может одновременно вентилировать все комнаты в доме.
Здесь мы имеем тот же теплообменник, но гораздо большего размера, а система вентиляции охватывает весь дом. Другими словами, система вентиляции находится под полным давлением. Система автоматически вентилирует все помещения, даже если вы не открываете окна и двери. Неоспоримым преимуществом такой системы является возможность совмещения функций вентиляции и кондиционирования воздуха.
Недостатки такой системы:
- Существенный недостаток комбинированной вентиляции — это зависимость от электроэнергии. Если её отключают, то система перестаёт работать.
- Система воздуховодов, прокладываемая под потолком «съедает» 20-30 см высоты. Поэтому такую систему вентиляции нужно продумывать на стадии проектирования. В случае строительства дома из бревна нужно закладывать на это 1-2 венца. А это уже существенные финансовые вложения, порядка 100-150 тысяч рублей для дома в 100 кв. метров.
- Сама система вентиляции обойдется в 300-500 рублей в минимальной комплектации.
- Если дом уже построен — проблематично устройство такой системы. Вентиляционные трубы будут очень портить внешний вид.
Вентиляция отдельных помещений и элементов бревенчатого дома
Мы рассказали о трех основных типах общей вентиляции деревянного домика, но первостепенное значение имеет обеспечение воздухообмена в следующих помещениях. О каждом из них по очереди.
Как вентилировать подпол в срубе если он у вас есть?
В фундаменте оставляют небольшие отверстия, чтобы предотвратить образование плесени в подвале из-за застоявшегося воздуха и предотвратить гниение дома. Важно закрыть все эти отверстия сеткой, чтобы защитить их от грызунов. Чтобы предотвратить промерзание подвала и проникновение инея, зимой вентиляционные отверстия должны быть закрыты.
Как вентилировать санузел в доме из бревна?
Пол и стены в ванной комнате наиболее подвержены впитыванию влаги, поэтому одной естественной вентиляции недостаточно. Мы рекомендуем установить принудительную вентиляцию с отдельным выходом. Это необходимо для того, чтобы предотвратить распространение неприятных запахов в жилые помещения. Для большего удобства вытяжную насадку можно подключить к выключателю, чтобы она включалась автоматически при включении света в ванной комнате.
Как вентилировать кухню в срубе?
Вот тут-то и пригодится классическая вытяжная капота. Она должна располагаться непосредственно над варочной панелью, на высоте от 0,7 до 1 метра. Сам колпак вытяжки должен быть шире вашей варочной панели как минимум на 10 см. Не обязательно прокладывать вентиляционный канал на потолке, достаточно проложить его на стене рядом с варочной панелью.
Вывод
Помните, что деревянные конструкции очень популярны среди грызунов и насекомых, а вентиляция в деревянном доме — самый простой способ для них проникнуть в жилое помещение. Поэтому чем больше защитных экранов вы установите, тем лучше.
Системные данные.
Вентиляция отдельных помещений и элементов бревенчатого дома
В идеале каждое помещение должно хорошо и регулярно проветриваться. Однако первое, что вам следует сделать, это проветрить помещения вашего деревянного дома, подверженные сырости. Учитывайте особенности каждого района.

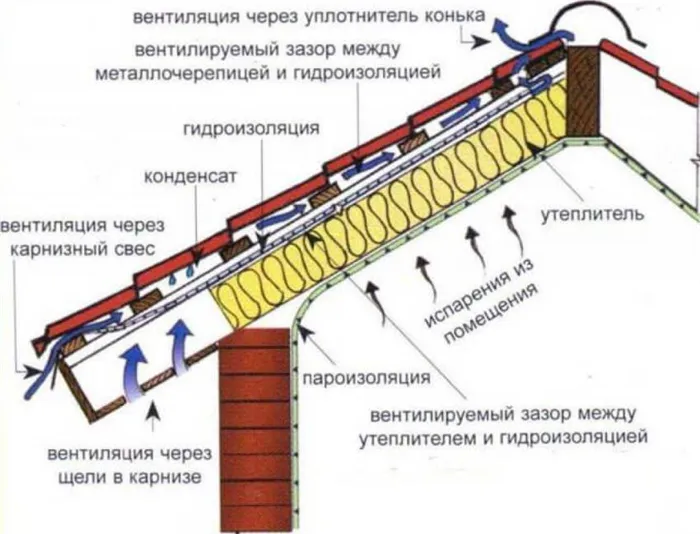

Крыша деревянного дома
При пожаре на крыше деревянные балки и обрешетка подвергаются воздействию влаги. Поэтому для вентиляции в конструкции оставляется специальный вентиляционный зазор. Он образует общее пространство.
Для обеспечения циркуляции воздуха создаются отверстия на карнизах внизу и под коньком вверху. Разница в высоте и уровень отопления создают естественную тягу. Поток воздуха направляется вверх, обеспечивая эффективную вентиляцию.
Подпол
Пространство между полом и землей является постоянным источником влаги. Это происходит потому, что улица всегда охлаждается, а дом всегда нагревается. Это приводит к образованию конденсата, который способствует росту грибков в доме.
Единственный способ защитить дом от вредной влаги — создать вентиляционные отверстия на уровне земли и хорошо утеплить пол.Изоляция полаЭто не повлияет на циркуляцию воздуха. Естественная тяга обеспечивает интенсивную вентиляцию. Вы также можете закрывать их зимой, чтобы предотвратить замерзание пола.
WC
Душевые, ванны, умывальники и другие санитарные узлы являются источниками влаги и конденсата. По этой причине в ванной комнате следует установить принудительную вентиляцию.
Предпочтительнее иметь отделение, отдельное от общей системы. Это связано с тем, что воздуховод не только удаляет атмосферу из помещения, но и соединен с каналом удаления запахов в дренажной системе.
Кухня
Если в деревянном доме необходимо установить принудительную вентиляцию, то лучшим местом для нее является кухня. Дымовая труба должна располагаться над камином — на высоте от 0,7 до 0,9 м — и выступать над краем камина не менее чем на 10-15 см.
Лучшим местом для дымохода является ближайшая стена дома. Самый безопасный способ — направить большое количество влажного воздуха через здание и выпустить его сразу же — недалеко от места его возникновения.
В видеоролике показан простой способ установки рециркуляционного колпака:
Подвал
Подвал под деревянным домом всегда сопряжен с высоким риском повреждения нижней части конструкции. Это происходит потому, что влага из подвального помещения проникает в элементы пола и первые створки.
Единственным способом защиты здания является эффективная вентиляция. В большинстве случаев достаточно естественной вентиляции с максимальной высотой между оттоком и притоком.
Котельная
Помещение для отопительного агрегата, гидроаккумулятора, должно быть оборудовано эффективной системой отвода дымовых газов. Это связано с тем, что он не только влажный, но и горячий, а если это газовый котел, то и опасный.
По этой причине лучше организовать отдельную систему принудительной вытяжки дымохода. Он не должен быть подключен к общей канализации дома.
Важно! Вентиляция в каркасном доме
Система вентиляции в каркасном доме идентична системе вентиляции в деревянном каркасном доме и бревенчатом доме. Стандарты, правила и требования аналогичны. Единственное отличие заключается в том, что стеновые панели должны вентилироваться через воздушные зазоры.
Обычно это естественная вентиляция с внешней стороны здания. Она организована по тому же принципу, что и вентиляция крыши.
Об особенностях вентиляции в фахверковом доме смотрите видео:
Очень интересно для вас! Читайте, как и чем утеплить холодный потолок крыши в брусовом доме своими руками.
Заключение
Чтобы правильно организовать вентиляцию в деревянном доме, необходимо учесть некоторые аспекты:
- обоснованность установки системы проветривания;
- нормы и правила;
- особенности проектирования;
- виды систем, их особенности и назначение;
- как проверить эффективность вентиляции;
- основы обустройства отдельных областей дома.
При выборе варианта системы необходимо отталкиваться от характеристик дома, требований к каждому помещению и финансовых возможностей.
